一、项目背景

四川农商联合银行骨干网建设经历了多个阶段。2006年，基于思科平台建成了第一代骨干网。2014年，骨干网层面首次引入华为品牌，建成了思科华为共存的第二代骨干网。2022年，为配合我行“三地四中心”战略，支撑未来各数据中心间的通信需求，我行启动了第三代全栈国产化华为高性能骨干网建设项目，历经2022年调研、2023年选型，项目于2024年建设完成。

二、项目方案

（一）整体网络设计

第三代骨干网采用标准的“双环双平面”骨干网络拓扑架构。每个数据中心的P（骨干网核心路由器）、PE（骨干网边缘路由器）设备均部署双机，组成双平面；各数据中心之间主要使用大带宽OTN（光传输网络）线路，数据中心两两间全互连。整体拓扑如下：

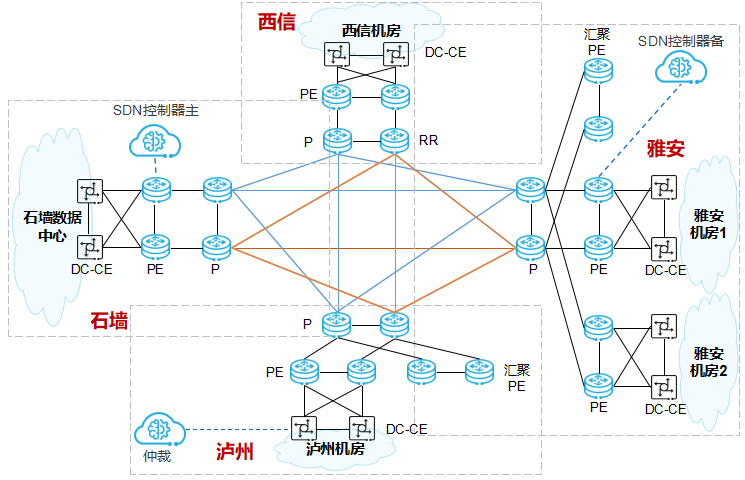

图1：“双环双平面”骨干网络拓扑

（二）SDN控制器部署

本项目整体采用华为SRv6骨干网解决方案，SDN控制器使用华为NCE（网络控制引擎）解决方案，采用异地容灾架构部署，共部署两套NCE集群和一台仲裁节点（已在前文拓扑中标识），在石墙部署NCE主站点，雅安部署备用站点，泸州部署仲裁服务器，确保NCE高可用。

（三）流量管控方案

流量管控主要体现在SRv6隧道设计和QoS（网络服务质量）设计两方面。

SRv6隧道设计方面，基于时延优先、带宽优先、跨平面调度等多业务场景的考虑，设计了“单路径多分段路由”和“多路径单分段路由”两类流量隧道模型，并将业务流量分为运维管理、交易业务、监控业务、备份业务、其他业务5类，划入与之匹配的流量隧道模型。

QoS设计方面，主要关注核心网外部流量注入时的优先级重新标记和在流量上广域链路时的QoS队列调度，继承现网对业务重要性定义，基于一致性原则，不同类型的业务采用不同的特征值标记，方便精细化力度的QoS策略调整。

三、创新点

（一）“双环双平面”骨干网络架构

结合我行“三地四中心”总体规划，本项目采用“双环双平面”的骨干网络拓扑架构，利用两个不同运营商OTN资源，在四个数据中心之间搭建全互联网络，满足大带宽、低时延、高可用的设计要求。

（二）智能流量调度

使用SRv6、SDN等先进技术，落地智能流量调度、数据压缩、iFIT（带内流信息测量）业务质差精准定位等功能，为业务精准提供差异化网络服务，在有效提升骨干网络资源使用效率的同时，避免线路拥塞，保障业务流量可靠转发。

四、技术实现特点及优势

（一）支持带宽更大

相比第二代骨干网40G的带宽容量，建成后的第三代骨干网提供的带宽容量增长150%，达到100G级别，且具备数倍于当前容量的扩容能力。

（二）网络时延更低

第三代骨干网可提供同城最低1ms、跨城（成都至雅安）最低2~3ms的低时延。尤其在跨城时延方面，通过传输路径调优，将原有8~9ms的时延大幅降低至2~3ms，为我行未来分布式核心系统的投产打下了坚实的基础。

（三）网络高可用架构更完整

由于采用了“双环双平面”的拓扑架构，在传统板卡级、设备级、链路级冗余能力的基础上，第三代骨干网还拥有环网冗余、多平面保护的能力，SDN控制器也采用了异地多集群冗余的方案，高可用架构更加完整，网络健壮性可以保障。

（四）基于分段路由的多项智能运维能力

第三代骨干网基于华为SRv6骨干网解决方案，具备多项智能化运维功能。一是智能选路与调优功能，提供实时流量监控和调度功能，支持智能调节带宽负载和人工一键调优，流量调度操作耗时由数十分钟缩短至秒级（图2），大幅提升带宽利用率，避免拥塞；二是数据压缩功能，最高可提供1.67的数据压缩比，即167G的数据压缩为100G，可有效节省广域网带宽，预计每年可节省带宽费用百万元以上（图3）；三是iFIT业务质差精准定位功能，提供真实业务流监控、秒级上报、高精度识别丢包的能力，极大的提升了运维过程中故障发现和定位的效率。更多功能后续也将在使用过程中持续探索和优化。

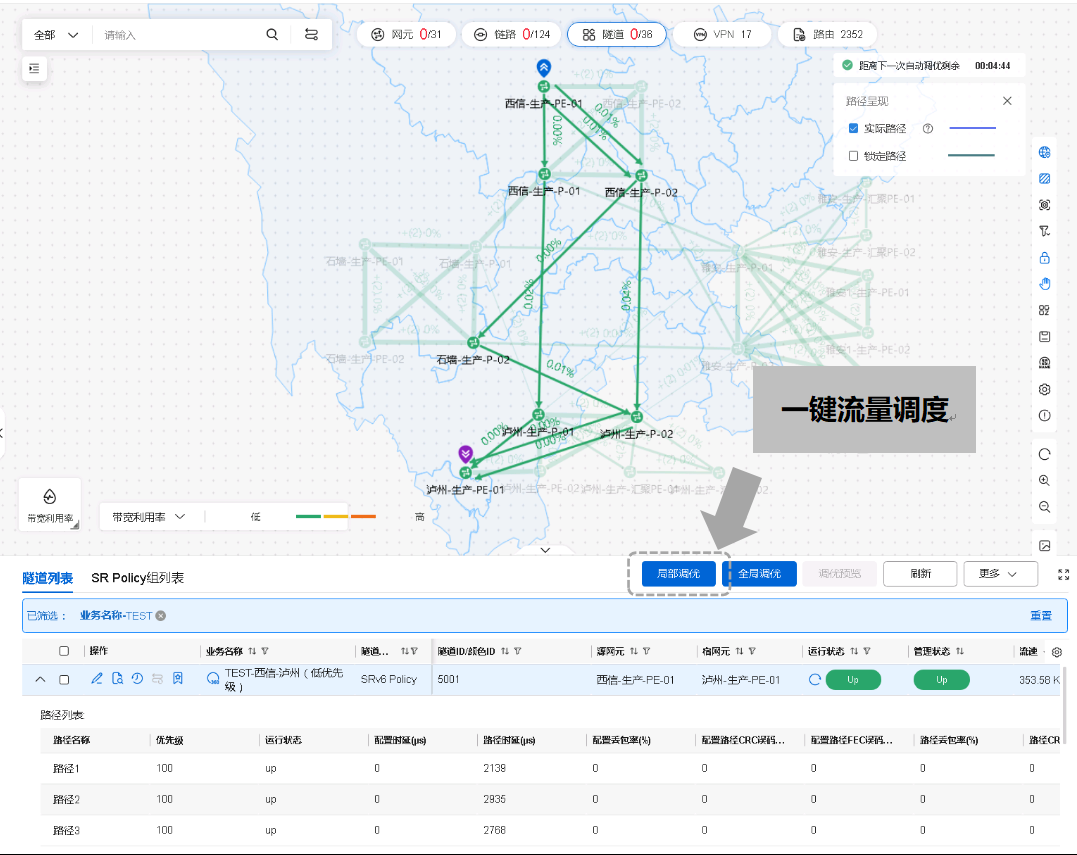

图2：智能流量，一键调优功能

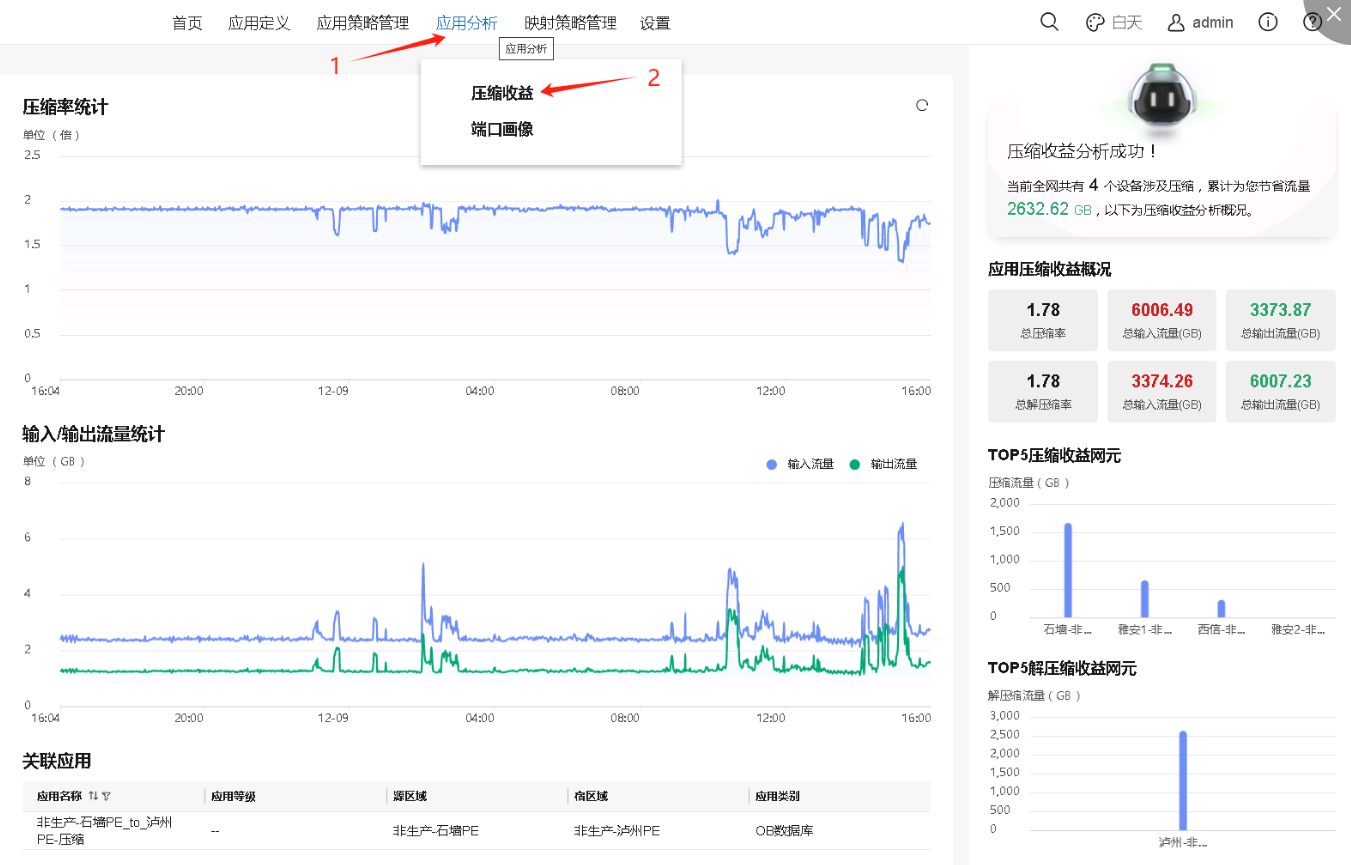

图3：数据压缩收益

五、项目过程管理

项目各阶段的实施周期如下：

前期调研：2022年4月至2023年3月

方案选型：2023年6月至2024年3月

项目实施：2024年4月至2024年10月

测试验证：2024年10月至2025年1月

投产上线：2025年2月

六、项目成效

本次建设的骨干网在投产后随即被用于我行新的分布式核心系统的建设工作，截至2025年10月，已顺利支撑分布式核心系统的环境搭建、系统部署、投产验证以及多批次的数据迁移工作，整体运行平稳，带宽、时延等关键指标满足要求，为分布式核心系统顺利投产和后续“三地四中心”的建设打下了坚实的基础。

七、经验总结

“三地四中心”骨干网是我行第三代全栈国产化骨干网，基于华为SRv6解决方案和SRv6、SDN、数据压缩、iFIT等技术，具有高带宽、低时延、高可用、智能化等特点。尤其是在智能化方面，大胆探索、谨慎验证，项目落地了多项智能化运维能力，包括智能选路与调优功能、数据压缩功能、iFIT业务质差精准定位功能等。

此外，此项目还是我行落实中央网信办、国家发改委、中国人民银行等部委全面推进IPv6规模部署工作要求的重点项目，为后续继续深入推进IPv6规模部署打下了坚实的基础。
